J'avais un moteur avec réducteur qui trainait dans une boîte et l'idée a germé. C'est un moteur 12 V que j'alimente en 3.3 V pour avoir une vitesse de rotation réaliste.

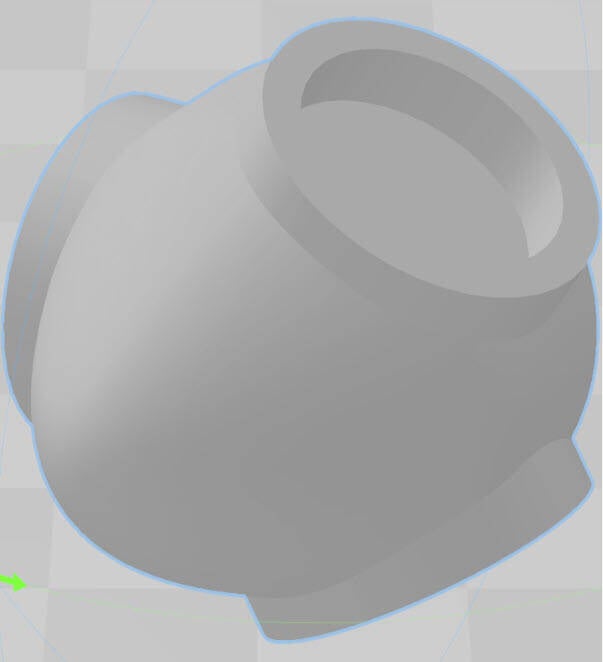

J'ai trouvé les fichiers 3D pour les pales et le support de pales sur internet.

Le plus dur était fait.

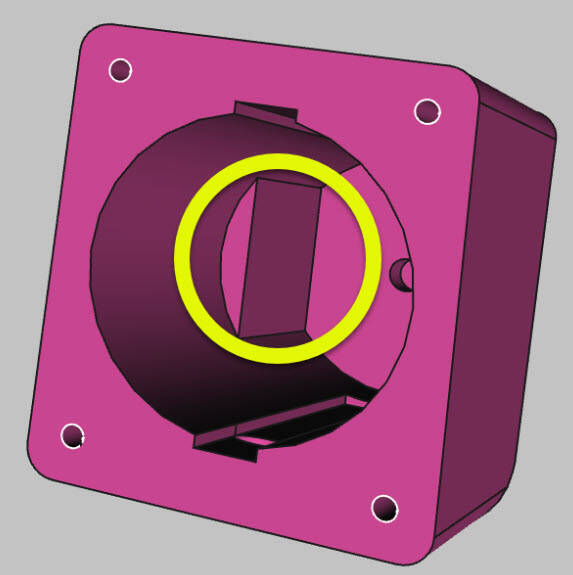

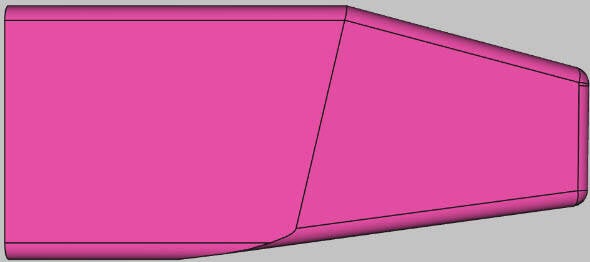

Il restait à faire le corps de l'éolienne pour intégrer le moteur et trouver un système de blocage pour qu'il ne tourne pas dans sa cavité.

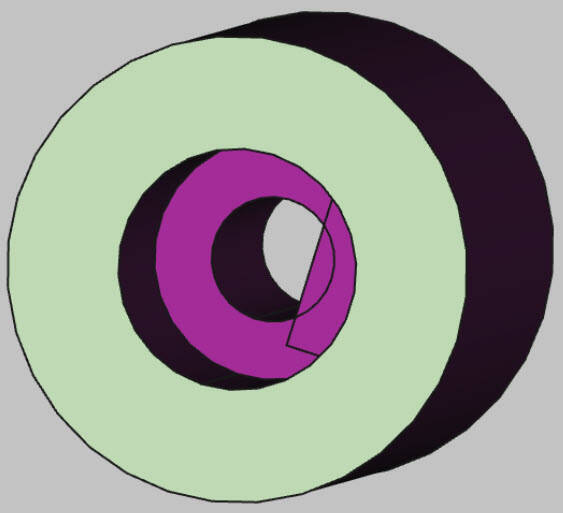

La jonction du moteur et du support de pales.

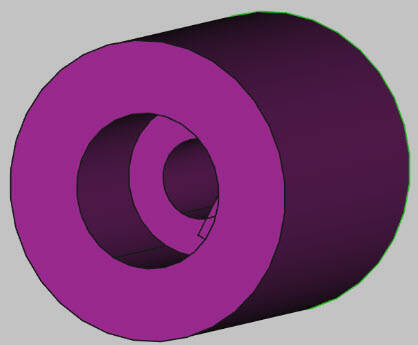

Le support de pales est collé à la Super Glu avec le manchon. L'autre côté s'emboite et un méplat empêche le moteur de tourner dans le vide

Un petit capot pour fixer tous les éléments par emboitement.

La fixation du capot est réalisée avec 4 vis M2 x 12.

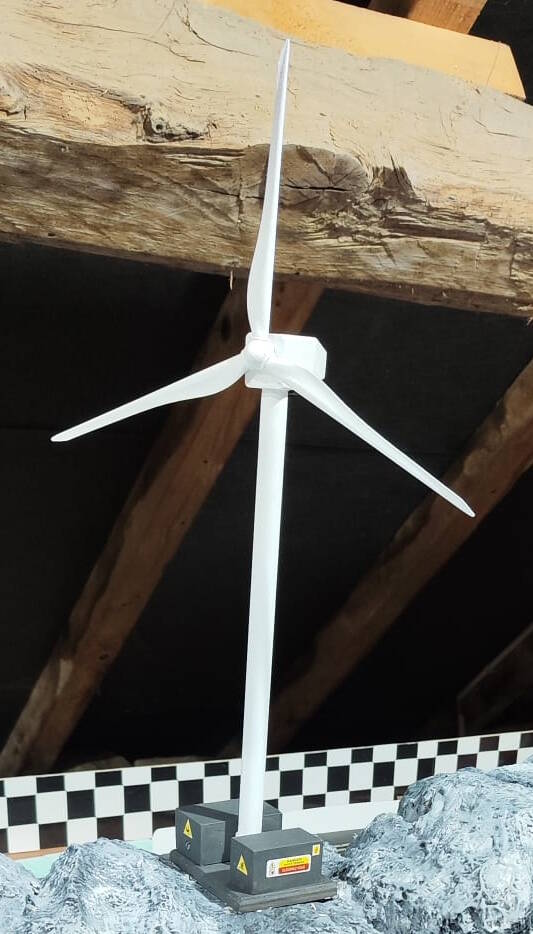

Le mât est réalisé avec un tube IRO de 16 mm d'une hauteur de 30 cm.

Ajout d'un feu de signalisation clignotant.

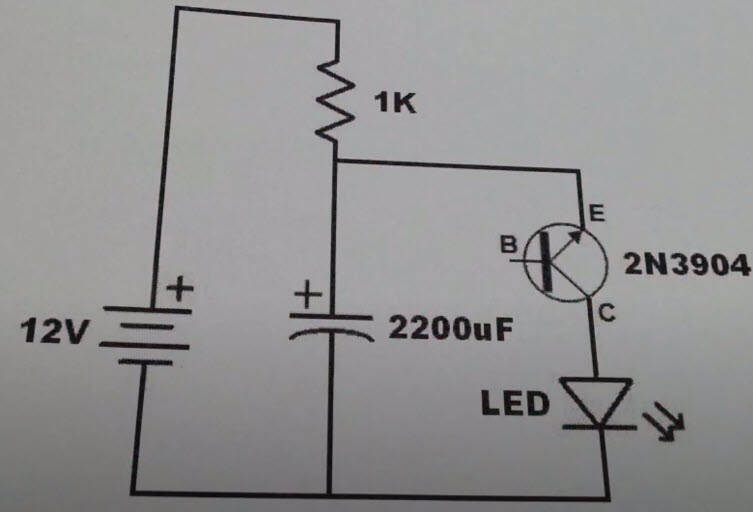

Le clignoteur. Il comprend, un condensateur, un transistor, une résistance et bien sûr une LED de 3 mm.

J'ai remplacé le condensateur de 2 200 µF par un de 1 000 µF pour que le clignotement soit plus rapide.

t = RC = 1 000 * (1 000/1 000 000) = 1 s au lieu de
2,2 s pour un 2 200µF

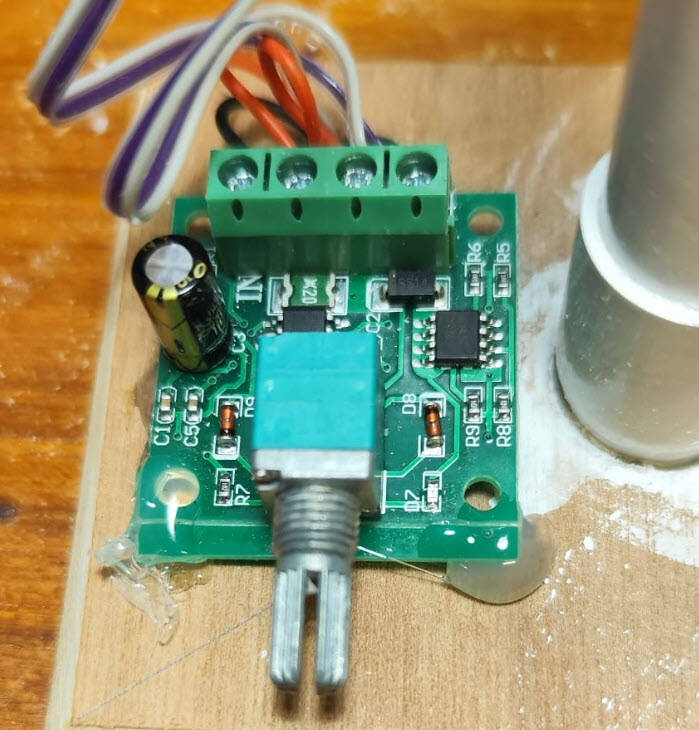

J'avais en réserve un variateur que j'ai mis sur le moteur de l'éolienne. Je peux ajuster la vitesse de rotation au plus juste.

Le clignoteur et le moteur sont alimentés maintenant en 12V.

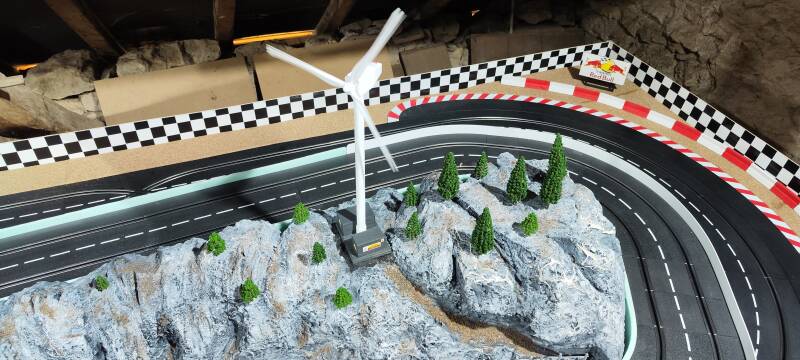

On voit également sur la photo, le support du mât. J'ai utilisé un manchon de tube ISO de 16 mm fixé sur un plateau en bois de 10 mm.

Le manchon n'est pas collé. Ce montage permet d'orienter l'éolienne dans la direction désirée.

Les coffrets techniques pour cacher les composants électroniques.

Un peu de décalcomanies sur les blocs techniques.
